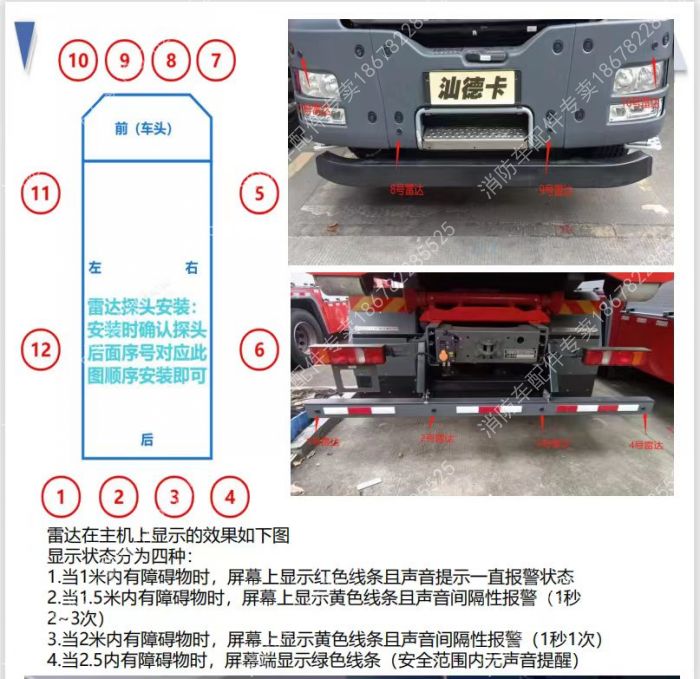

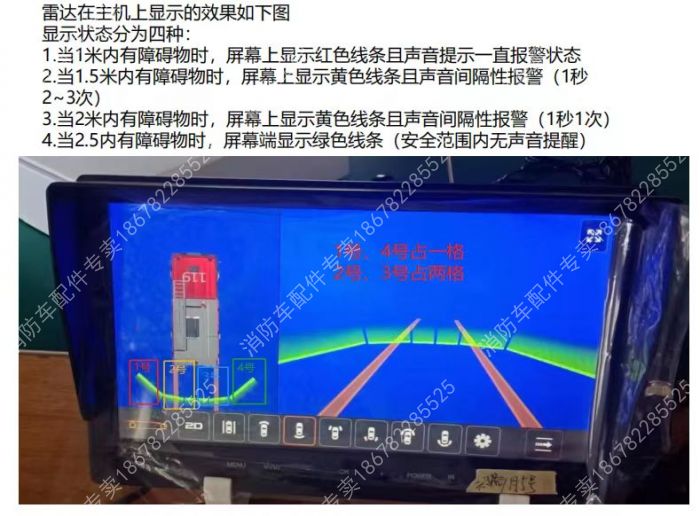

对于消防车来讲在车型上面安装的有专门的消防车倒车影像，这种装置采用的是专门的设计，主要是用来监控消防车的各种装置，用来辅助消防员倒车，行车，进行辅助使用。其中这种装置里面辅助使用的有专门的消防车倒车雷达。

消防车摄像头与 360 环视系统：守护生命通道的 "智慧之眼"

一、引言：消防车的视觉困境

消防车，这座城市的 "移动堡垒"，承载着灭火救援、抢险救灾的重任。然而，在奔赴火场的途中和复杂的救援现场，消防车驾驶员面临着严峻的视觉挑战：

• 车身庞大：常规消防车车长 8-12 米，车高 3-4 米，存在大量视觉盲区

• 环境复杂：老旧小区巷道狭窄、火灾现场烟雾弥漫、夜间救援光线不足

• 操作精细：靠近火源、对接消防栓、展开云梯时，对距离判断要求极高

据统计，消防车在出警途中和作业现场发生的剐蹭、碰撞事故中，超过 60% 与视觉盲区直接相关。消防车摄像头及 360 环视系统的出现，为解决这一痛点提供了系统性方案。

二、消防车摄像头系统概述

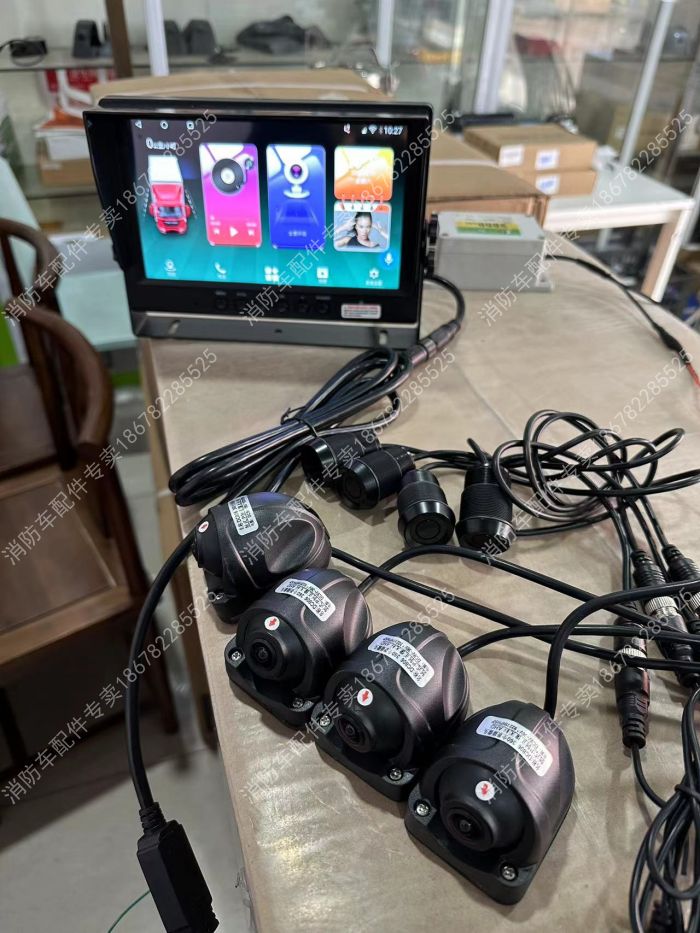

消防车摄像头系统是一套专为特种车辆设计的车载视觉采集与显示方案，通常由多个高防护等级摄像头、车载显示终端、视频处理单元和存储模块组成。

2.1 摄像头的分类与布局

根据安装位置和功能，消防车摄像头通常分为以下几类：

表格

2.2 消防车摄像头的特殊要求

与普通车载摄像头不同，消防车摄像头必须满足更为严苛的工况要求：

防护等级：需达到 IP67 及以上防尘防水标准，能够在高压水枪冲洗、暴雨、泥泞环境下稳定工作。

宽温适应：工作温度范围通常为 - 40℃至 + 85℃，既要耐受北方严寒，又要抵御火场附近的高温辐射。

红外夜视：配备红外补光或低照度传感器，在夜间和浓烟环境中仍能获取清晰画面。

抗震性能：消防车行驶路况复杂，摄像头需通过严格的振动测试，确保在颠簸路面不松动、不损坏。

防暴防腐蚀：外壳采用金属或高强度工程塑料，表面做防腐蚀处理，抵御化学灭火剂和火场烟尘的侵蚀。

三、360 环视系统：无缝拼接的全景视野

3.1 什么是 360 环视系统

360 环视系统（Around View Monitor, AVM），又称全景影像系统，通过在车辆四周安装多个超广角摄像头，实时采集车辆周围画面，经图像处理单元进行畸变校正、视角转换和图像拼接，最终在显示屏上呈现以车辆为中心的鸟瞰全景图。

对于消防车而言，360 环视系统不仅仅是 "倒车影像" 的升级版，更是一套贯穿行驶、停靠、作业全流程的视觉辅助系统。

3.2 系统工作原理

消防车 360 环视系统的工作流程可分为四个步骤：

第一步：图像采集车辆前后左右四个方向各安装一个 180° 以上超广角摄像头，同时采集车辆四周的实时画面。部分系统还会增加前向和后向的长焦摄像头，用于远距离观察。

第二步：畸变校正与视角转换超广角镜头产生的鱼眼畸变需要通过算法进行校正。随后，系统将每个摄像头的视角转换为统一的俯视视角，为拼接做准备。

第三步：图像拼接与融合图像处理单元将四路画面在重叠区域进行特征匹配和无缝拼接，生成完整的车辆周边俯视图。高级系统还会对拼接缝进行亮度均衡和羽化处理，使过渡自然。

第四步：叠加显示与交互拼接完成的全景图与车辆 3D 模型叠加，显示在驾驶舱的中控屏或专用显示器上。驾驶员可通过触控或按键切换不同视角，如前视、后视、侧视、放大局部等。

3.3 消防车 360 环视的技术亮点

3D 全景视角：不同于传统 2D 鸟瞰图，新一代 360 环视系统可生成车辆的三维立体模型，支持任意角度旋转查看，更直观地呈现车辆与周边障碍物的空间关系。

透明底盘技术：通过前视摄像头录制的画面与车辆行驶轨迹进行匹配，系统可实时显示车辆下方地面情况，帮助驾驶员避开路面坑洞、台阶和障碍物。

动态轨迹线：根据方向盘转角和车辆参数，实时计算并显示车辆的行驶轨迹和转弯半径，在狭窄通道会车、精准停靠时提供关键参考。

盲区预警联动：360 环视系统可与毫米波雷达、超声波雷达融合，当检测到盲区有行人或车辆靠近时，自动在画面中高亮标注并发出声光预警。

多画面分屏显示：支持 "全景 + 单视角" 的分屏模式，驾驶员在观察全局的同时，可重点关注某个方向的细节画面。

四、核心功能与应用场景

4.1 出警行驶阶段

狭窄巷道通行：老旧城区巷道宽度往往仅比消防车宽出几十厘米，360 环视系统让驾驶员清晰掌握两侧距离，避免刮蹭墙体和停放车辆。

复杂路口转弯：消防车轴距长、内轮差大，转弯时后侧盲区极易卷入行人和非机动车。360 环视配合盲区预警，可有效降低转弯事故风险。

高速变道辅助：在奔赴火场的快速路段，侧视摄像头和雷达实时监测相邻车道，变道时自动提示后方来车。

4.2 现场停靠阶段

精准对位消防栓：消防车停靠时需要与消防栓保持合适距离，既方便接驳水带，又不影响操作空间。后视摄像头配合距离标线，可实现厘米级停靠精度。

云梯展开空间评估：登高平台消防车展开云梯前，驾驶员需确认上方无电线、树枝等障碍物。车顶云台摄像头和 360 环视的仰视模式可快速完成空间评估。

夜间 / 浓烟环境停靠：红外摄像头在低能见度环境下仍能识别地面标识和人员位置，确保停靠安全。

4.3 灭火作业阶段

火场态势观察：车顶云台摄像头可 360° 旋转、俯仰，将火场画面实时传输至指挥车和后方指挥中心，为战术决策提供视觉依据。

人员安全监控：舱内摄像头和车身外部摄像头可实时监控消防员作业状态，一旦发现人员倒地或长时间无动作，系统可自动预警。

作业过程记录：所有摄像头画面同步存储，为事后事故复盘、战评总结和责任认定提供完整的视频证据。

远程指挥协同：通过 5G/4G 网络，360 环视系统和云台摄像头的画面可实时回传指挥中心，实现 "看得见的指挥"，提升多车协同作战效率。

五、系统集成与扩展能力

现代消防车 360 环视系统并非孤立存在，而是作为整车电子电气架构的重要组成部分，与多个系统深度融合：

与智能驾驶辅助系统（ADAS）融合：前视摄像头可实现车道偏离预警（LDW）、前向碰撞预警（FCW）、行人识别等功能，提升行驶安全性。

与车载通信系统融合：视频画面可通过车载电台、5G 模块传输至指挥中心，支持语音 + 视频的多媒体调度。

与消防作业控制系统融合：云梯展开、水泵启动、支腿伸出等操作时，系统可自动调用相关摄像头画面，在显示屏上弹出操作区域的实时影像。

与车载录像系统（MDVR）融合：多路视频统一编码存储，支持事件标记、快速检索和远程下载，满足消防部队的战评和管理需求。

六、选型建议与实施要点

对于消防部队和车辆改装厂而言，在选型和部署消防车摄像头及 360 环视系统时，应重点关注以下方面：

1. 防护等级与可靠性优先选择通过 IP69K 防护认证、车规级 AEC-Q100 认证的产品。摄像头接插件应采用航空级防水接头，线束需做耐磨、阻燃处理。

2. 低照度与夜视性能关注摄像头的最低照度指标（建议≤0.01Lux），红外补光距离应≥10 米。有条件的可选择星光级传感器或热成像摄像头。

3. 拼接效果与延迟实际体验中重点观察拼接缝是否明显、画面是否有重影、动态场景下是否有撕裂。系统延迟应≤100ms，确保实时性。

4. 显示终端适配显示屏应满足车载抗震、防眩光要求，亮度≥1000nits（阳光下可视），尺寸建议 7-10 英寸，安装位置不影响驾驶员视线。

5. 存储与取证能力支持至少 4 路 1080P 同步录像，存储容量≥1TB，具备循环录制、事件锁定、断电保护功能。

6. 安装与维护便利性摄像头安装支架应可调、可锁止，便于校准。系统应支持故障自诊断，摄像头损坏时可快速更换，无需重新标定全车。

七、未来发展趋势

随着人工智能、车联网和自动驾驶技术的发展，消防车视觉系统正朝着更智能、更集成的方向演进：

AI 智能识别：基于深度学习的图像识别算法，可自动识别火场中的人员、火源、危险源（燃气罐、化学品桶）、消防栓等目标，并在画面中实时标注。

AR 增强现实：将建筑结构图、火源位置、人员分布、危化品信息等数据叠加在实时画面上，为消防员提供 "透视眼" 般的信息支持。

自动驾驶融合：在特定场景（如消防园区、固定路线巡逻）实现低速自动驾驶，360 环视作为核心传感器，支持自动泊车、自动绕行等功能。

多车协同感知：多辆消防车的摄像头画面可拼接生成更大范围的现场全景图，实现编队行驶和协同作业的全局态势感知。

无人机联动：消防车 360 环视系统与车载无人机画面融合，形成 "地面 + 空中" 的立体视觉网络，全面掌握火场态势。

八、结语

消防车摄像头与 360 环视系统，看似只是车载电子设备的一次升级，实则是消防装备从 "经验驱动" 向 "数据驱动" 转型的重要标志。它用科技的力量拓展了消防员的视野，缩短了反应时间，降低了作业风险，让每一次出警都多一份安全保障。

在 "智慧消防" 建设不断深化的今天，消防车视觉系统将持续与人工智能、物联网、大数据等技术融合，成为消防救援力量不可或缺的 "智慧之眼"，守护着城市的安宁与人民的生命财产安全。

本文为消防车摄像头及 360 环视系统的技术科普文章，具体产品参数和功能请以实际选型为准。如需针对特定车型或应用场景的定制化方案，建议与专业车载电子厂商和消防装备改装企业进一步沟通。
